PIXMA MX494 – Wireless-Verbindung – Installation

Einige Zugriffspunkte (manchmal als Router oder Hub bezeichnet) verfügen über eine Taste zum automatischen Verbindungsaufbau, die mit „WPS“ (Wi-Fi Protected Setup) beschriftet ist.

Auf diese Weise können autorisierte Geräte wie Ihr PIXMA MX494 eine Verbindung mit dem Netzwerk herstellen, ohne dass ein Kennwort eingegeben werden muss. So können Sie Ihre Geräte einfach und schnell anschließen.

Diese Methode ist mit Abstand die einfachste Art, wie Sie Ihren PIXMA MX494 anschließen können. Wenn Ihr Zugriffspunkt also eine WPS-Taste aufweist, wählen Sie nachstehend die Registerkarte „WPS-Verbindungsmethode“ aus, um Anweisungen zum Herstellen einer Verbindung mit dieser Methode anzuzeigen.

Falls Ihr Router WPS nicht unterstützt, haben wir alternative Anweisungen bereitgestellt, damit Sie Ihren PIXMA MX494 anschließen können. Wählen Sie in diesem Fall nachstehend die Registerkarte „Standard-Verbindungsmethode“ aus.


WPS-Verbindungsmethode

Bevor wir beginnen, müssen einige Voraussetzungen erfüllt sein, damit die Methode mit der WPS-Taste verwendet werden kann:

  • Der Zugriffspunkt muss mit einer physischen „WPS“-Taste ausgestattet sein. Details hierzu können Sie dem Benutzerhandbuch des Geräts entnehmen. Wenn keine WPS-Taste vorhanden ist, verwenden Sie die Anweisungen auf der Registerkarte Standard-Verbindungsmethode.
  • Für das Netzwerk muss das Sicherheitsprotokoll WPA (Wi-Fi Protected Access) oder WPA2 verwendet werden. Die meisten WPS-fähigen Zugriffspunkte verwenden dieses Protokoll.
  1. Drücken Sie die Taste [Setup] (Einrichtung) (B) des Druckers.

    [MASTER] Wi-Fi 1

  2. Verwenden Sie die Pfeiltasten (C), um [Device settings] (Geräteeinstellungen) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 2

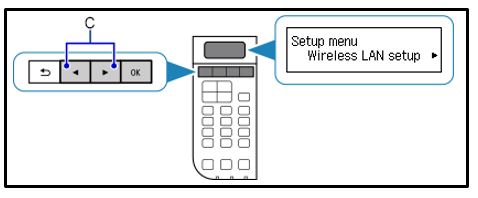

  3. Verwenden Sie die Pfeiltasten (C), um [Wireless LAN setup] (Wireless LAN-Einrichtung) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 3

  4. Der Drucker sucht jetzt automatisch nach Zugriffspunkten, die die WPS-Funktion unterstützen.
    Die folgende Nachricht wird auf dem Druckerbildschirm angezeigt: „Press WPS button of the wireless router about 5 sec. and press [OK] on this printer“ (Halten Sie die WPS-Taste ca 5 Sekunden lang gedrückt, und drücken Sie auf diesem Drucker auf [OK])

  5. Halten Sie die Taste [WPS] des Zugriffspunkts ungefähr 5 Sekunden lang gedrückt, und lassen Sie sie dann los.
    Genaue Anweisungen zum Starten der WPS-Funktion des Zugriffspunkts finden Sie im Benutzerhandbuch des Geräts.

  6. Drücken Sie innerhalb von 2 Minuten die Taste [OK] auf dem Drucker. Sobald eine Verbindung besteht, wird der folgende Bildschirm angezeigt. Drücken Sie die Taste [OK], um die Einrichtung abzuschließen.

    [MASTER] Wi-Fi 4

Wenn ein anderer Bildschirm angezeigt wird, lesen Sie die Informationen unter „Fehlerbehebung“ im Benutzerhandbuch.


Um festzustellen, ob der Drucker erfolgreich mit dem WLAN verbunden ist, können Sie die Netzwerkeinstellungen für den Drucker auf Wunsch ausdrucken:

  1. Stellen Sie sicher, dass Ihr Drucker eingeschaltet ist.
  2. Legen Sie ein Blatt Normalpapier im Format A4 oder Letter ein.
  3. Drücken Sie die Taste [Setup] (Einrichtung) (B) des Druckers.

    [MASTER] Wi-Fi 1

  4. Verwenden Sie die Pfeiltaste (C), um [Device settings] (Geräte-Einstellungen) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 2

  5. Verwenden Sie die Pfeiltaste (C), um [LAN settings] (LAN-Einstellungen) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 5

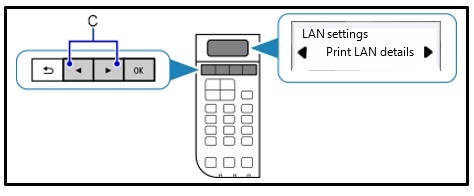

  6. Verwenden Sie die Pfeiltaste (C), um [Print LAN details] (LAN-Details drucken) auszuwählen, und drücken Sie die Taste [OK].
    Die Seite mit Netzwerk-Informationen wird gedruckt.

    [MASTER] Wi-Fi 6

Überprüfen Sie beim Ausdruck, dass bei „Verbindung“ „Aktiv“ angezeigt ist und dass der SSID - Service Set Identifier (oder der Name Ihres drahtlosen Netzwerks) den richtigen Namen des kabellosen Netzwerks angibt.


Hiermit ist die WPS-Installation abgeschlossen.

Fahren Sie nun mit der Installation der Software fort, damit Sie optimale Ergebnisse mit dem PIXMA MX494 erzielen.

Falls Sie nicht über die Installations-CD verfügen, die im Lieferumfang des Geräts enthalten ist, laden Sie die Handbücher und Software bitte herunter.

Wenn die Einrichtung der Wireless-Verbindung fehlschlägt, obwohl Sie diese Anleitung befolgt haben, kontaktieren Sie uns, um weitere Unterstützung zu erhalten.


Standard-Verbindungsmethode

  1. Drücken Sie die Taste [Setup] (Einrichtung) (B) des Druckers.

    [MASTER] Wi-Fi 1

  2. Verwenden Sie die Pfeiltasten (C), um [Device settings] (Geräteeinstellungen) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 2

  3. Verwenden Sie die Pfeiltasten (C), um [Wireless LAN setup] (Wireless LAN-Einrichtung) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 3

  4. Drücken Sie die Taste [Stop/Reset[MASTER] Wi-Fi 7] (Stopp/Zurücksetzen), und der folgende Bildschirm wird angezeigt. Drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 8

    Der Drucker sucht jetzt nach allen verfügbaren drahtlosen Netzwerken in unmittelbarer Nähe.

  5. Wählen Sie mit den Pfeiltasten den Namen Ihres Netzwerks (auch „SSID“), und drücken Sie die Taste [OK] zweimal.
    Wenn Sie den Namen Ihres drahtlosen Netzwerks nicht genau wissen, so ist dieser möglicherweise auf einem Aufkleber auf dem Zugriffspunkt aufgedruckt. Sie finden den Namen auch, wenn Sie das Netzwerk überprüfen, mit dem Ihr Computer verbunden ist.
    Wenn Sie Ihr Netzwerk in der Liste nicht finden, wählen Sie mit den Pfeiltasten [Search again] (Erneut suchen) aus, und drücken Sie die Taste [OK].

  6. Wenn der folgende Bildschirm angezeigt wird, verwenden Sie die Zifferntasten auf dem Gerät, um die Sicherheitspassphrase Ihres drahtlosen Netzwerks einzugeben.

    [MASTER] Wi-Fi 9

    Das Gerät verfügt über drei Eingabemodi: Modus für Großschreibung, Kleinbuchstaben und Ziffern. Drücken Sie die [[MASTER] Wi-Fi 10]-Taste, um zum Modus für Großschreibung (A), Kleinbuchstaben (a) oder Ziffern (1) zu wechseln. Dies wird oben rechts auf dem Bildschirm angezeigt.
    Wenn Sie zum Beispiel im Modus für Großschreibung die Taste [MASTER] Wi-Fi 11 einmal drücken, erhalten Sie „A“. Wenn Sie zweimal die Taste [MASTER] Wi-Fi 11 drücken, erhalten Sie „B“ usw. Bei zwei innerhalb derselben Taste enthaltenen Zeichen drücken Sie die Pfeiltaste, um zum nächsten Zeichen zu wechseln. Wenn Sie einen Fehler machen, können Sie das Zeichen durch Drücken der Taste [MASTER] Wi-Fi 12 löschen. Wenn Sie mit der Eingabe der Passphrase fertig sind, drücken Sie die Taste [OK].

  7. Sobald eine Verbindung besteht, wird der folgende Bildschirm angezeigt. Drücken Sie die Taste [OK], um die Einrichtung abzuschließen.

    [MASTER] Wi-Fi 4

Hiermit ist der Vorgang der Wi-Fi-Einrichtung abgeschlossen. Installieren Sie jetzt die bereitgestellte Software.

Falls Sie nicht über die CD(s) verfügen, die im Lieferumfang des Geräts enthalten ist, laden Sie sie bitte von den Support-Seiten für Canon Produkte herunter.


Um festzustellen, ob der Drucker erfolgreich mit dem WLAN verbunden ist, können Sie die Netzwerkeinstellungen für den Drucker auf Wunsch ausdrucken:

  1. Stellen Sie sicher, dass Ihr Drucker eingeschaltet ist.
  2. Legen Sie ein Blatt Normalpapier im Format A4 oder Letter ein.
  3. Drücken Sie die Taste [Setup] (Einrichtung) (B) des Druckers.

    [MASTER] Wi-Fi 1

  4. Verwenden Sie die Pfeiltaste (C), um [Device settings] (Geräte-Einstellungen) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 2

  5. Verwenden Sie die Pfeiltaste (C), um [LAN settings] (LAN-Einstellungen) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 5

  6. Verwenden Sie die Pfeiltaste (C), um [Print LAN details] (LAN-Details drucken) auszuwählen, und drücken Sie die Taste [OK].
    Die Seite mit Netzwerk-Informationen wird gedruckt.

    [MASTER] Wi-Fi 6

Überprüfen Sie beim Ausdruck, dass bei „Verbindung“ „Aktiv“ angezeigt ist und dass der SSID - Service Set Identifier (oder der Name Ihres drahtlosen Netzwerks) den richtigen Namen des kabellosen Netzwerks angibt.


Hiermit ist die WPS-Installation abgeschlossen.

Fahren Sie nun mit der Installation der Software fort, damit Sie optimale Ergebnisse mit dem PIXMA MX494 erzielen.

Falls Sie nicht über die Installations-CD verfügen, die im Lieferumfang des Geräts enthalten ist, laden Sie die Handbücher und Software bitte herunter.

Wenn die Einrichtung der Wireless-Verbindung fehlschlägt, obwohl Sie diese Anleitung befolgt haben, kontaktieren Sie uns, um weitere Unterstützung zu erhalten.


Zurücksetzen der PIXMA MX494 Netzwerkeinstellungen auf die werkseitigen Standardeinstellungen

Wenn Sie die Netzwerkeinstellungen wieder auf die werkseitigen Standardeinstellungen zurücksetzen müssen, z. B. wenn Sie einen Zugriffspunkt wechseln, können Sie zu diesem Zweck folgende Schritte ausführen:

  1. Drücken Sie die Taste [Setup] (Einrichtung) (B) des Druckers.

    [MASTER] Wi-Fi 1

  2. Verwenden Sie die Pfeiltasten (C), um [Device settings] (Geräteeinstellungen) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 2

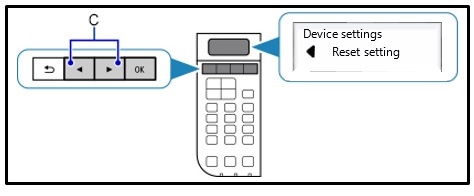

  3. Verwenden Sie die Pfeiltasten, um [Reset setting] (Einstellung zurücksetzen) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 13

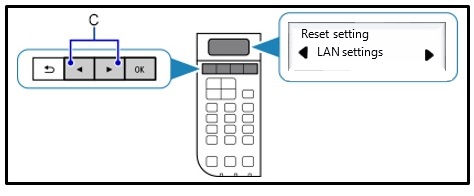

  4. Verwenden Sie die Pfeiltasten, um [LAN settings] (LAN-Einstellungen) auszuwählen, und drücken Sie die Taste [OK].

    [MASTER] Wi-Fi 14

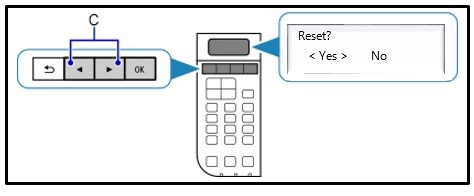

  5. Verwenden Sie die Pfeiltasten, um [Yes] (Ja) auszuwählen. Drücken Sie dann die Taste [OK].

    [MASTER] Wi-Fi 15

Die Wireless-Netzwerkeinstellungen wurden auf die werkseitigen Standardeinstellungen zurückgesetzt.

Drücken Sie die Taste [Copy] (Kopieren), um zum Startbildschirm zurückzukehren.

Wenn dieser Vorgang fehlschlägt, obwohl Sie diese Anleitung befolgt haben, kontaktieren Sie uns, um weitere Unterstützung zu erhalten.
