Austausch der Druckköpfe

So tauschen Sie den Druckkopf Ihres Druckers der MAXIFY GX Serie aus

Wichtig

Führen Sie diesen Vorgang nur beim Austauschen des Druckkopfes durch. Führen Sie die folgenden Schritte aus keinem anderen Grund durch, da das Produkt beschädigt werden könnte.


  1. Ersetzen Sie den Druckkopf nicht, während das Gerät ausgeschaltet ist.
  2. Schalten Sie die Maschine während des Austauschs nicht aus.
  3. Die Druckqualität kann nicht garantiert werden, wenn ein gebrauchter Druckkopf entfernt und wieder eingesetzt wurde.
  4. Wenn die Wartungskassette nicht genügend Kapazität bietet, kann der Druckkopf nicht ausgetauscht werden.
  5. Einige Probleme können durch Austauschen des Druckkopfs nicht behoben werden.
  6. Achten Sie darauf, Ihre Hände nicht mit Tinte zu verunreinigen.

Es dauert 15 Minuten, den Druckkopf auszutauschen.

  • MAXIFY GX3000 Serie

    1. Schalten Sie das Gerät ein.



    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.

    1. Drücken Sie die Taste „Home“ (Start) einmal und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt:

    2. Die Meldung: wird angezeigt.

    Drücken Sie die Taste „OK“.

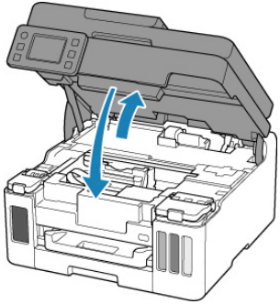

    3. Öffnen Sie die Abdeckung/das Scan-Modul.



    4. Entfernen Sie die Wartungskassette.

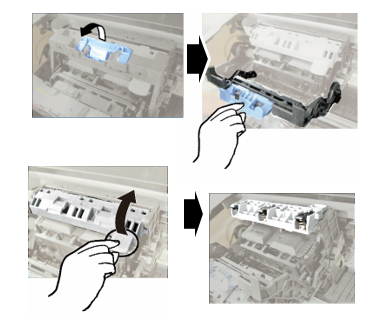

    5. Entfernen Sie vorsichtig den Druckkopf.

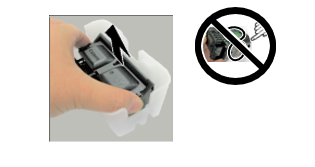

    6. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.

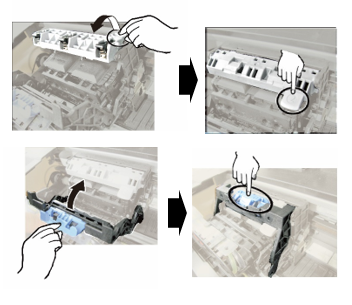

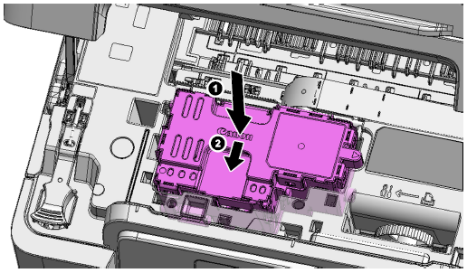

    7. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.






    8. Installieren Sie die Wartungskassette.



    9. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.

  • MAXIFY GX4000 Serie

    1. Schalten Sie das Gerät ein.




    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.


    1. Drücken Sie die Taste „HOME“ (Start) einmal, und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt.

    2.
    3. Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.


    3. Öffnen Sie die Abdeckung/das Scan-Modul.



    4. Entfernen Sie die Wartungskassette.



    5. Entfernen Sie vorsichtig den Druckkopf.



    6. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.

    7. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.




    8. Installieren Sie die Wartungskassette.



    9. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.


  • MAXIFY GX5000 Serie

    1. Schalten Sie das Gerät ein.



    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.

    1. 2. Drücken Sie die Taste „Back“ (Zurück) einmal, und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt.


    4. Die Meldung „Wird verarbeitet...“ (Processing) wird angezeigt. Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.

    • Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.


    3. Öffnen Sie die Abdeckung/das Scan-Modul.




    4. Entfernen Sie vorsichtig den Druckkopf.





    5. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.



    6. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.




    7. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.


  • MAXIFY GX5100

    1. Schalten Sie das Gerät ein.



    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.

    1. 2. Drücken Sie die Taste „Back“ (Zurück) einmal, und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt.


    4. Die Meldung „Wird verarbeitet...“ (Processing) wird angezeigt. Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.

    • Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.


    3. Öffnen Sie die Abdeckung/das Scan-Modul.




    4. Entfernen Sie vorsichtig den Druckkopf.





    5. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.



    6. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.




    7. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.


  • MAXIFY GX5500

    1. Schalten Sie das Gerät ein.



    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.

    1. Drücken Sie die Taste „HOME“ (Start) einmal, und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt.

    2.
    3. Auf dem nächsten Bildschirm werden spezielle Hinweise angezeigt. Bestätigen Sie diese, und wählen Sie „Yes“ (Ja).


    5. Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.


    3. Öffnen Sie die Abdeckung/das Scan-Modul.




    4. Entfernen Sie vorsichtig den Druckkopf.





    5. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.



    6. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.




    7. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.

  • MAXIFY GX6000 Serie

    1. Schalten Sie das Gerät ein.



    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.

    1. Drücken Sie die Taste „HOME“ (Start) einmal, und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt.

    2.
    3. Auf dem nächsten Bildschirm werden spezielle Hinweise angezeigt. Bestätigen Sie diese, und wählen Sie „Yes“ (Ja).


    5. Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.


    3. Öffnen Sie die Abdeckung/das Scan-Modul.




    4. Entfernen Sie vorsichtig den Druckkopf.





    5. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.



    6. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.




    7. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.

  • MAXIFY GX6100

    1. Schalten Sie das Gerät ein.



    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.

    1. Drücken Sie die Taste „HOME“ (Start) einmal, und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt.

    2.
    3. Auf dem nächsten Bildschirm werden spezielle Hinweise angezeigt. Bestätigen Sie diese, und wählen Sie „Yes“ (Ja).


    5. Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.


    3. Öffnen Sie die Abdeckung/das Scan-Modul.




    4. Entfernen Sie vorsichtig den Druckkopf.





    5. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.



    6. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.




    7. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.

  • MAXIFY GX6500 Serie

    1. Schalten Sie das Gerät ein.



    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.

    1. Drücken Sie die Taste „HOME“ (Start) einmal, und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt.

    2.
    3. Auf dem nächsten Bildschirm werden spezielle Hinweise angezeigt. Bestätigen Sie diese, und wählen Sie „Yes“ (Ja).


    5. Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.


    3. Öffnen Sie die Abdeckung/das Scan-Modul.




    4. Entfernen Sie vorsichtig den Druckkopf.





    5. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.



    6. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.




    7. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.

  • MAXIFY GX7000 Serie

    1. Schalten Sie das Gerät ein.



    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.

    1. Drücken Sie die Taste „HOME“ (Start) einmal, und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt.

    2.
    3. Auf dem nächsten Bildschirm werden spezielle Hinweise angezeigt. Bestätigen Sie diese, und wählen Sie „Yes“ (Ja).


    5. Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.


    3. Öffnen Sie die Abdeckung/das Scan-Modul.




    4. Entfernen Sie vorsichtig den Druckkopf.





    5. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.



    6. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.




    7. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.

  • MAXIFY GX7100

    1. Schalten Sie das Gerät ein.



    2. Versetzen Sie das Gerät in den Modus zum Druckkopfaustausch.

    1. Drücken Sie die Taste „HOME“ (Start) einmal, und halten Sie dann die Taste „Stop“ (Stopp) fünf Sekunden oder länger gedrückt.

    2.
    3. Auf dem nächsten Bildschirm werden spezielle Hinweise angezeigt. Bestätigen Sie diese, und wählen Sie „Yes“ (Ja).


    5. Warten Sie einige Minuten, bis die nächsten Anweisungen angezeigt werden.


    3. Öffnen Sie die Abdeckung/das Scan-Modul.




    4. Entfernen Sie vorsichtig den Druckkopf.





    5. Nehmen Sie den neuen Druckkopf vorsichtig aus der Verpackung.



    6. Setzen Sie den Druckkopf langsam und sicher in die Druckkopfhalterung ein, sodass der Druckkopf die umgebenden Teile nicht berührt.




    7. Warten Sie nach dem Schließen der Abdeckung/des Scan-Moduls einige Minuten. Wenn der Startbildschirm angezeigt wird, ist der Austausch des Druckkopfes abgeschlossen.
